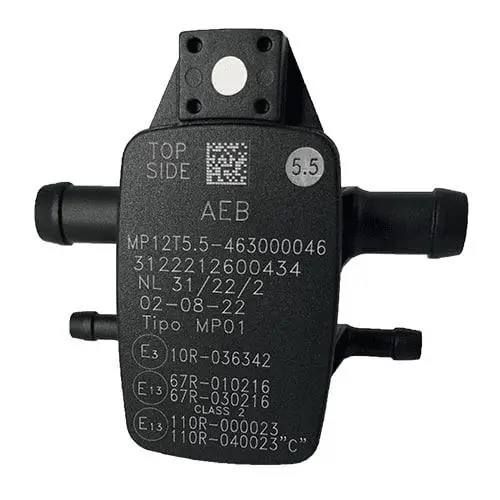

MAP-сенсор AEB MP12T 5.5 Tipo MP01 — датчик давления, вакуума и температуры газа

AEB MP12T 5.5 Tipo MP01 — оригинальный дифференциальный MAP-сенсор для автомобильных систем ГБО с последовательным впрыском газа.

Датчик контролирует давление газа, вакуум во впускной системе и температуру газовой фазы и передаёт полученные данные электронному блоку управления ГБО.

Актуальная версия имеет каталожный номер 463000046 и обозначение MP12T5.5 Tipo MP01 ver.5.5.

Основные характеристики

• Производитель: AEB

• Модель: MP12T5.5

• Тип: Tipo MP01

• Версия: 5.5 bar

• Каталожный номер: 463000046

• Тип: дифференциальный MAP-сенсор

• Измеряет: давление газа, вакуум и температуру газа

• Количество газовых штуцеров: 2

• Диаметр газовых штуцеров: 12 мм

• Количество вакуумных штуцеров: 2

• Диаметр вакуумных штуцеров: 6 мм

• Электрический разъём: 5 контактов

• Применение: последовательные системы впрыска LPG

• Производитель: AEB / A.E.B. S.p.A., Италия

Технические данные по конструкции — два штуцера для давления газа Ø12 мм, два вакуумных штуцера Ø6 мм и 5-контактный электрический разъём — подтверждаются каталогами продавцов данного датчика.

Для чего нужен MAP-сенсор AEB MP12T 5.5?

Датчик используется системой ГБО для контроля основных параметров газовой системы.

Он измеряет:

• давление газа, поступающего к газовым форсункам;

• разрежение во впускном коллекторе;

• температуру газа.

Полученная информация передаётся в блок управления ГБО и используется для расчёта и корректировки подачи газа.

Совместимость

AEB MP12T5.5 Tipo MP01 применяется в последовательных системах впрыска газа на базе электронных блоков AEB.

Датчик используется с системами:

• AEB;

• KING;

• Pride;

• Stella;

• Reagas;

• Emmegas;

• Digitronic;

• Zavoli;

• OMVL;

• Bigas;

• Tartarini;

• Atiker;

• Elpigaz.

Для некоторых систем необходимо учитывать конкретную модель электронного блока и настройки программного обеспечения. Каталоги указывают применение MP12T/MP12T5.5 прежде всего в системах на базе AEB MP48 и совместимой электроники.

Важное отличие версии 5.5 bar

AEB MP12T5.5 Tipo MP01 является современной версией датчика, пришедшей на замену предыдущему MP12T / 463500000.

При замене старого MP12T на новую версию необходимо учитывать настройку датчика в программном обеспечении ГБО.

В программе следует выбрать соответствующий датчик с диапазоном 5,5 bar.

Это важно: механически подходящий датчик не означает, что система будет правильно работать без изменения его типа в настройках.

Конструкция

Датчик имеет:

• пластиковый корпус;

• два входа для измерения давления газа;

• два вакуумных подключения;

• 5-контактный электрический разъём.

Дифференциальная конструкция позволяет контролировать давление газа относительно давления во впускной системе.

Признаки неисправности

Неисправность MAP-сенсора может проявляться:

• неправильным отображением давления газа;

• неправильными показаниями вакуума;

• неправильным отображением температуры газа;

• повышенным расходом LPG;

• провалами при ускорении;

• нестабильной работой двигателя;

• проблемами при переходе с бензина на газ;

• самопроизвольным переходом обратно на бензин;

• ошибками системы ГБО;

• невозможностью корректно настроить газовую карту.

Установка

Перед установкой необходимо отключить питание системы ГБО.

После установки:

1. Подключить газовые шланги к соответствующим штуцерам.

2. Подключить вакуумные линии.

3. Подключить 5-контактный электрический разъём.

4. Проверить правильность подключения.

5. Проверить герметичность соединений.

6. Подключить диагностическое программное обеспечение.

7. Выбрать соответствующий тип MAP-сенсора.

8. Для версии MP12T5.5 выбрать диапазон 5,5 bar.

9. Проверить показания давления, вакуума и температуры.

Важно перед покупкой

AEB MP12T5.5 Tipo MP01 нельзя без проверки считать универсальной заменой любого MAP-сенсора.

Перед заказом рекомендуется сравнить:

• модель старого датчика;

• каталожный номер;

• количество контактов;

• диаметр газовых штуцеров;

• диаметр вакуумных штуцеров;

• распиновку;

• тип датчика в программном обеспечении.

Если вместо старого MP12T / 463500000 устанавливается новый MP12T5.5 / 463000046, необходимо изменить тип датчика в настройках системы на версию 5,5 bar.

AEB MP12T5.5 Tipo MP01 — оригинальный MAP-сенсор для систем ГБО, предназначенный для контроля давления, вакуума и температуры газа.
